12.- Puertos y conectores.

Puerto paralelo o Centronics: Interfaz capaz de enviar la información de byte en byte (8 bits a la vez), se utiliza para conexión de impresoras, y otros periféricos como plotters, escaneres, etc., este puerto tiene una velocidad máxima de 2MB/s y el inconveniente de tener que apagar el ordenador si se quiere conectar otro dispositivo, ha sido remplazado por el puerto USB, mas rápido y polivalente, el conector puede ser tipo Centronics o DB25 (hembra y macho), a la placa base va con cable plano de 26 hilos.
Hardware

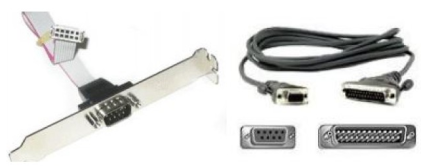

Puerto Serie: Enviá la información de bit en bit, es mas lento que el puerto paralelo, sirve para la conexión de ratones y modems, tiene una velocidad máxima de 115Kb/s, utiliza poco cableado (3 cables en según que casos, uno para Tx otro para Rx y el tercero de masa), utiliza tanto conectores DB25 como DB9, en la placa va con un cable plano de 10 hilos, actualmente en desuso y desplazado por el USB.
Hardware

Puerto Joystick: Se usa para la conexión de Joystick tanto digitales y analógicos, pads y volantes, usados comúnmente en los videojuegos, también se utiliza para dispositivos MIDI (Grabación y reproducción de música), generalmente utiliza un conector DB15, a la placa base se conecta con un cable plano de 16 hilos, puede ir integrado en placa base o en la tarjeta de audio.
Hardware

Puerto USB: (Universal serial bus) Es una interfaz de datos en serie, ademas suministra energía a los dispositivos conectados, a desplazado a los interfaces Serie y Paralelo por su alta velocidad (480Mb/s en su versión USB 2.0 y 4'8Gb/s o 600MB/s en la versión USB 3.0) y la capacidad de poder conectar y desconectar los periféricos en caliente, puede tener varios dispositivos en un mismo puerto, la mayoría de dispositivos (Discos duros externos, Ratones, Impresoras, Unidades ópticas, etc.) se comunican con el ordenador mediante este puerto.
Hardware

Cable IEEE-1394: El puerto firewire que también enviá los datos de forma serie como el USB, tiene una velocidad de 400Mb/s, fue desarrollado por Apple, al igual que el USB se pueden conectar los dispositivos en caliente, se utiliza principalmente para cámaras de video entre otros dispositivos.
Hardware

Cable de Audio: El cable de audio dentro de un ordenador conecta el audio del lector/grabador de CD/DVD a la tarjeta de sonido o a la propia Placa base.
Cables del panel frontal: El conector del panel frontal de la placa base es donde se conectan las luces de estado, botón de reset y de encendido del panel frontal de la caja y altavoz interno, para estandarizar el conexionado que antes era por separado se unifico el conector llamándolo Q- Conector, pero la conexión puede ser con cables independientes.
